アウターリング付センターリング

アウターリング付センターリング

製品について

アウターリング付センターリングは、アウターリングが付いていることによって、内部からの圧に対してインナーリングからOリングが脱落するのを抑えます。



仕様

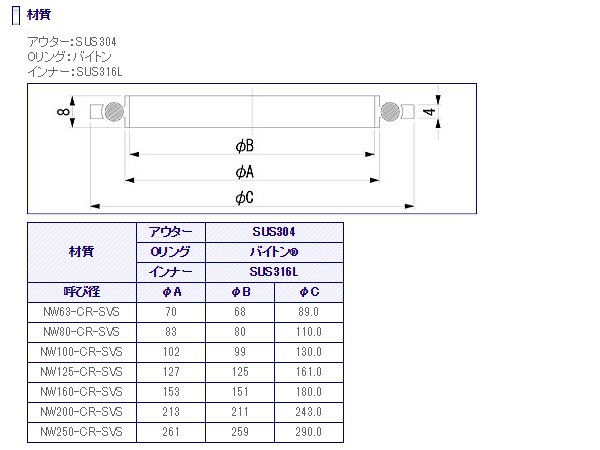

アウターリング付センターリングの仕様
材質 アウターリング SUS304
Oリング バイトン
インナーリング SUS316L
呼び径 型式 ΦA ΦB ΦC
NW10 NW10-CR-SVS 12 10 30
NW16 NW16-CR-SVS 17 16 30
NW25 NW25-CR-SVS 26 25 41.5
NW40 NW40-CR-SVS 41 40 56
NW50 NW50-CR-SVS 52 50 75
NW63 NW63-CR-SVS 70 68 89
NW80 NW80-CR-SVS 83 80 110
NW100 NW100-CR-SVS 102 99 130
NW125 NW125-CR-SVS 127 125 161
NW160 NW160-CR-SVS 153 151 180
NW200 NW200-CR-SVS 213 211 240
NW250 NW250-CR-SVS 261 256 290
